看了ctfwiki上堆相关的部分内容所写笔记。

堆的基本操作

malloc(size_t n)

  • size_t在32位系统下是4字节，在64位系统上是8字节，size_t是无符号的，所以如果传入一个负数会得到一个很大的数字
  • 当malloc(0)的时候，malloc返回一个最小快，这个块的大小在
    • 32位系统上是16bytes
    • 64位系统上是24或32bytes

free(void* p)

  • 当p为空指针时，free不执行任何操作
  • 当p已经被释放后再次被释放则会出现问题(double free)。

内核中各模块的空间分布图

32系统中的空间分布图如下:


32位解释一下:
0x00000000-0xc0000000是供各个进程使用，称为用户空间，而0xc0000000-0xffffffff是kernel space也就是内核空间，用户无法访问。因为每个进程可以通过系统调用进入内核，因此，Linux内核由系统内的所有进程共享。

64位如下

分布图

堆的数据结构

chunk

由malloc函数申请的内存为chunk,chunk的结构都是相同的，只不过根据自己是否被释放，它们的表现形式有所不同

/*
  This struct declaration is misleading (but accurate and necessary).
  It declares a "view" into memory allowing access to necessary
  fields at known offsets from a given base. See explanation below.
*/
struct malloc_chunk {

  INTERNAL_SIZE_T      prev_size;  /* Size of previous chunk (if free).  */
  INTERNAL_SIZE_T      size;       /* Size in bytes, including overhead. */

  struct malloc_chunk* fd;         /* double links -- used only if free. */
  struct malloc_chunk* bk;

  /* Only used for large blocks: pointer to next larger size.  */
  struct malloc_chunk* fd_nextsize; /* double links -- used only if free. */
  struct malloc_chunk* bk_nextsize;
};

对chunk结构的解释

  • struct malloc_chunk*是定义指针，定义的变量大小在32位系统占4个字节，在64位占8个字节。

  • INTERNAL_SIZE_T:被定义为size_t,在32位系统上是32位无符号整数(4bytes)，在64位系统上是64位无符号整数(8bytes)

  • prev_size:前一个chunk空闲则记录了前一个chunk的大小，如果前一个chunk不空闲，那么这里存储的就是前一个chunk最后的数据.

这里的前一个chunk指较低地址的的chunk

prev_size如何得到前一个chunk的大小呢?
用当前chunk的地址指针减去前一个地址指针值就得到了。

  • size:当前chunk的大小，chunk的大小必须是2*SIZE_SZ的整数倍，如果不满足会被强制转换为2*SIZE_SZ的整数倍。
  1. SIZE_SZ的定义:
    #define SIZE_SZ (sizeof (INTERNAL_SIZE_T))
    也就是说，SIZE_SZ在32位系统下是4个字节大小，在64位系统下是8个字节大小
  2. 接上面，由于每个chunk的大小必须是2*SIZE_SZ的整数倍，所以在32位系统下最小的chunk是16个字节大小，64位系统下最小的chunk是24个字节或32个字节大小。8个字节=>8的整数倍是的用二进制表示是 1000*n，所以低三位始终为0，对堆块大小没影响。于是设计人员选择拿低三位当标志位使用，从高到低分别表示:
  • NON_MAIN_ARENA:记录当前chunk是否不属于主线程，1代表不属于，0代表属于
  • IS_MAPPED:记录当前chunk是否由mmap分配
  • PREV_INUSE:记录前一个chunk块是否被分配，1代表被分配，0代表没有被分配。当一个 chunk 的 size 的 P 位为 0 时，说明前一个chunk空闲，我们能通过 prev_size 字段来获取上一个 chunk 的大小以及地址。这也方便进行空闲 chunk 之间的合并。

堆中第一个被分配的chunk的size字段的PREV_INUSE都会被置为1，以便于禁止访问前面的非法内存

  • fd、bk

    • chunk被分配后从fd开始是用户的数据
    • chunk未被分配时
      • fd指向前一个空闲chunk（指链表中的前一个，物理地址可能不相邻）
      • bk指向后一个空闲chunk

  • fd_nextsize， bk_nextsize
    只有在chunk空闲时才是用，只用于large chunk

    • fd_nextsize:指向前一个与当前chunk大小不同的第一个空闲块，不包含 bin 的头指针。
    • bk_nextsize 指向后一个与当前 chunk 大小不同的第一个空闲块，不包含 bin 的头指针。
    • 一般空闲的 large chunk 在 fd 的遍历顺序中，按照由大到小的顺序排列。这样做可以避免在寻找合适 chunk 时挨个遍历。

chunk结构总结

  • 在分配状态时，只有前2个字段和user data内容
  • 在空闲时chunk放到空闲链表中，才有了fd、bk等内容
  • fd_nextsize和bk_nextsize只有在large chunk时才需要考虑

与chunk相关的宏定义

chunk 与 mem 指针头部的转换

chunk指的是chunk的首地址，mem指的是用户数据的首地址，中间差了一个chunk header（也就是PREV_SIZE和SIZE，大小是2*SIZE_SZ）

/* conversion from malloc headers to user pointers, and back */
#define chunk2mem(p) ((void *) ((char *) (p) + 2 * SIZE_SZ))
#define mem2chunk(mem) ((mchunkptr)((char *) (mem) -2 * SIZE_SZ))

最小chunk的大小

/* The smallest possible chunk */
#define MIN_CHUNK_SIZE (offsetof(struct malloc_chunk, fd_nextsize))

这里求了chunk结构体开头到fd_nextsize的偏移，也就是说，最小chunk包含2个INTERNAL_SIZE_T和2个struct malloc_chunk*，一共4*SIZE_SZ，所以32位占16字节大小，64位占32字节大小，用代码测试一下

#include <stdio.h>
#include <stdlib.h>
int main()
{
    void* p1,*p2,*p3,*p4;
    p1=malloc(0);
    p2=malloc(0);
    p3=malloc(0);
    p4=malloc(0);
    int a;
    printf("%p\n",p1);
    printf("%p\n",p2);
    printf("%p\n",p3);
    printf("%p\n",p4);
    return 0;
}

32位运行结果

0x883b008
0x883b018
0x883b028
0x883b038

说明32位下最小的chunk大小是16字节 64位运行结果是

0x1c14010
0x1c14030
0x1c14050
0x1c14070

说明64位最小的chunk大小是0x20也就是32个字节

获取 chunk size

#define SIZE_BITS (PREV_INUSE | IS_MMAPPED | NON_MAIN_ARENA)

/* Get size, ignoring use bits */
#define chunksize(p) (chunksize_nomask(p) & ~(SIZE_BITS))

/* Like chunksize, but do not mask SIZE_BITS.  */
#define chunksize_nomask(p) ((p)->mchunk_size)

也就是取结构体中的size然后与上0b000，把低三位清0

bin

ptmalloc把空闲的堆分成四种，分别是fast bins，small bins，large bins，unsorted bin
相似大小的 chunk 会用双向链表链接起来。也就是说，在每类 bin 的内部仍然会有多个互不相关的链表来保存不同大小的 chunk。
对于 small bins，large bins，unsorted bin 来说，ptmalloc 将它们维护在同一个数组中。这些 bin 对应的数据结构在 malloc_state 中，如下

#define NBINS 128
/* Normal bins packed as described above */
mchunkptr bins[ NBINS * 2 - 2 ];

结构图 image.png 按顺序依次是:

  1. 索引为1处是unsorted bin，存储的chunk没有排序
  2. 索引从2到63的bin称为small bin,同一个 small bin 链表中的 chunk 的大小相同。两个相邻索引的 small bin 链表中的 chunk 大小相差的字节数为 2 个机器字长，即 32 位相差 8 字节，64 位相差 16 字节。
  3. small bins 后面的 bin 被称作 large bins，索引为64到126。large bins 中的每一个 bin 都包含一定范围内的 chunk，其中的 chunk 按 fd 指针的顺序从大到小排列。相同大小的 chunk 同样按照最近使用顺序排列。
  4. fastbins单独记录在一个fastbinsY数组中，个数为10，chunk size为16到80字节的chunk就叫做fast chunk

fastbins


  1. 使用LIFO(后入先出)算法，添加操作(free内存)就是将新的fast chunk加入链表尾，删除操作(malloc内存)就是将链表尾部的fast chunk删除。
  2. chunk size：10个fast bin中所包含的fast chunk size是按照步进8字节排列的，即第一个fast bin中所有fast chunk size均为16字节，第二个fast bin中为24字节，依次类推。在进行malloc初始化的时候，最大的fast chunk size被设置为80字节(chunk unused size为64字节)，因此默认情况下大小为16到80字节的chunk被分类到fast chunk
  3. 不会对free chunk进行合并操作。鉴于设计fast bin的初衷就是进行快速的小内存分配和释放，因此系统将属于fast bin的chunk的P(未使用标志位)总是设置为1，这样即使当fast bin中有某个chunk同一个free chunk相邻的时候，系统也不会进行自动合并操作，而是保留两者。虽然这样做可能会造成额外的碎片化问题，但瑕不掩瑜。
  4. malloc(fast chunk)操作：即用户通过malloc请求的大小属于fast chunk的大小范围(注意：用户请求size加上16字节就是实际内存chunk size)。在初始化的时候fast bin支持的最大内存大小以及所有fast bin链表都是空的，所以当最开始使用malloc申请内存的时候，即使申请的内存大小属于fast chunk的内存大小(即16到80字节)，它也不会交由fast bin来处理，而是向下传递交由small bin来处理，如果small bin也为空的话就交给unsorted bin处理：
  5. free(fast chunk)操作：这个操作很简单，主要分为两步：先通过chunksize函数根据传入的地址指针获取该指针对应的chunk的大小；然后根据这个chunk大小获取该chunk所属的fast bin，然后再将此chunk添加到该fast bin的链尾即可。整个操作都是在_int_free函数中完成。

unsorted bin

当释放较小或较大的chunk的时候，如果系统没有将它们添加到对应的bins中，系统就将这些chunk添加到unsorted bin中。

  1. unsorted bin的个数： 1个。unsorted bin是一个由free chunks组成的循环双链表。
  2. Chunk size: 在unsorted bin中，对chunk的大小并没有限制，任何大小的chunk都可以归属到unsorted bin中。这就是前言说的特例了，不过特例并非仅仅这一个，后文会介绍。

small bin

  1. chunk size:从16到504字节(64位系统的话是从32字节到1008字节)
  2. free(small chunk)：当释放small chunk的时候，先检查该chunk相邻的chunk是否为free，如果是的话就进行合并操作：将这些chunks合并成新的chunk，然后将它们从small bin中移除，最后将新的chunk添加到unsorted bin中

large bin

  1. 一是同一个large bin中每个chunk的大小可以不一样，但必须处于某个给定的范围(特例2) ；二是large chunk可以添加、删除在large bin的任何一个位置
  2. 在这63个large bins中，前32个large bin依次以64字节步长为间隔，即第一个large bin中chunk size为512~575字节，第二个large bin中chunk size为576 ~ 639字节。紧随其后的16个large bin依次以512字节步长为间隔；之后的8个bin以步长4096为间隔；再之后的4个bin以32768字节为间隔；之后的2个bin以262144字节为间隔；剩下的chunk就放在最后一个large bin中。如下表所示。
组 数量 公差
1 32 64B
2 16 512B
3 8 4096B
4 4 32768B
5 2 262144B
6 1 不限制
  1. free和合并操作：类似于small bin。
  2. malloc操作：初始化完成之前的操作类似于small bin，这里主要讨论large bins初始化完成之后的操作。首先确定用户请求的大小属于哪一个large bin，然后判断该large bin中最大的chunk的size是否大于用户请求的size(只需要对比链表中front end的size即可)。如果大于，就从rear end开始遍历该large bin，找到第一个size相等或接近的chunk，分配给用户。如果该chunk大于用户请求的size的话，就将该chunk拆分为两个chunk：前者返回给用户，且size等同于用户请求的size；剩余的部分做为一个新的chunk添加到unsorted bin中。

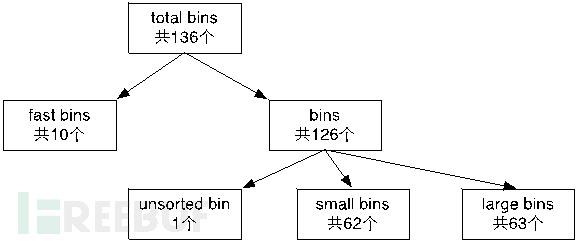

4种bin的总结


Top Chunk

  1. 只有当其他的chunk都不合适的时候，才会用它
  2. 如果它非常大的话，释放后会返还给操作系统
  3. top chunk 就是处于当前堆的物理地址最高的chunk
  4. top chunk 的 prev_inuse 比特位始终为 1，否则其前面的 chunk 就会被合并到 top chunk 中
  5. 初始情况下，我们可以将 unsorted chunk 作为 top chunk
